  • nRF54L15：Nordic 新一代低功耗 SoC

    nRF54L15：Nordic 新一代低功耗 SoC

    Nordic nRF54L15 是 nRF54L 系列的首款 SoC。在 nRF52 系列被市场用了 7 年后，Nordic 用 nRF54L 系列重新设计了这一代低功耗无线 SoC：nRF54L15 处于 nRF54L05 / L10 / L15 三档中的最高档，提供最大的内存、最完整的协议栈和最高安全等级。

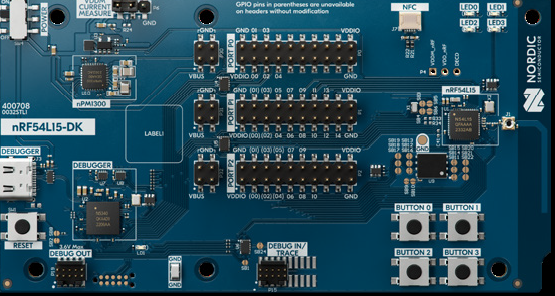

    nRF54L15 DK 开发板：nRF54L15 + nPM1300 + nRF5340 debugger 三件套
    nRF54L15 DK 开发板：nRF54L15 + nPM1300 + nRF5340 debugger 三件套

    双核架构

    nRF54L15 的处理器架构是Arm Cortex-M33（应用核）+ Nordic 自家 RISC-V 协处理器：

    • Cortex-M33：128 MHz，处理应用逻辑、协议栈、用户代码
    • RISC-V 协处理器（FLPR）：128 MHz，跑 Nordic 自己的 SoftPeripherals（软外设），处理时间敏感的 I/O、定时器、ADC 触发

    RISC-V 协处理器的设计在 2024-2025 逐渐流行：把 main core 留给应用，把硬实时任务下放到一个低功耗的 RISC-V 上。Nordic 这套设计在 nRF54LM20A 上也延续了。

    内存

    nRF54L15 是 nRF54L 系列的顶配：

    • 1.5 MB NVM（non-volatile memory，存固件 + 数据）
    • 256 KB RAM（运行时内存）
    • 可选 8 MB 外部 QSPI Flash（DK 上有 64 Mbit / 8 MB）

    1.5 MB NVM 比前代 nRF52840（1 MB）多了 50%，可以同时跑 BLE 协议栈 + Matter 协议栈 + 用户应用，不用外挂额外 flash。

    无线协议栈

    nRF54L15 是单芯片多协议，不是”Wi-Fi 那种单协议 SoC”。一颗芯片同时支持：

    • Bluetooth LE 5.4（基础）+ BLE 6.0（Channel Sounding 测距）
    • Bluetooth Mesh
    • Thread（1.4 / Matter end devices）
    • Zigbee（3.0）
    • Matter
    • Aliro（智能锁协议）
    • ANT（运动传感器协议）
    • NFC
    • Amazon Sidewalk
    • 2.4 GHz 私有协议，最高 4 Mbps

    射频性能：

    • 发射功率：+8 dBm（CSP 封装）/ +7 dBm（QFN 封装）
    • 接收灵敏度：BLE 1 Mbps -96 dBm，IEEE 802.15.4 -101 dBm

    这种发射功率 + 接收灵敏度的组合，让 nRF54L15 在智能家居（需要穿墙）场景里也能覆盖一层楼的范围。

    功耗

    nRF54L15 的功耗数据（@3V）：

    • 系统关断（System OFF）：0.7 μA
    • 接收（RX）：3.4 mA
    • 发射（TX）@0 dBm：4.8 mA

    0.7 μA 深度睡眠 + 4 mA 级活跃电流，意味着用两节 AAA 电池可以让一个周期性上报的传感器节点跑 1-2 年。

    安全

    nRF54L15 满足 PSA Certified Level 3（平台安全架构最高级别），具体实现：

    • Arm TrustZone 隔离
    • 带侧信道泄漏保护的加密加速器（AES、ECC、PKA）
    • 篡改检测（Tamper Detection）
    • 不可变启动区（Immutable Boot）
    • 安全密钥存储（Secure Key Storage）
    • 认证调试（Authenticated Debug）

    这套安全配置让 nRF54L15 可以直接做支付、医疗、工业控制等对安全敏感的产品。

    封装选项

    nRF54L15 提供 4 种封装，尺寸从最小 2.4×2.2 mm 到最大 6×6 mm：

    封装 尺寸 GPIO 数
    WLCSP-47（CSP47） 2.4 × 2.2 mm 32
    QFN-40 5 × 5 mm —
    QFN-48 6 × 6 mm —
    QFN-52 6 × 6 mm —

    CSP47 封装用在矽递 XIAO nRF54L15 / Nordic nRF54L15 Tag 这类极致紧凑板子上（CR2032 电池供电）；QFN-52 / QFN-48 用在通用工业 / 消费 IoT 模组上。

    几个观察

    1. nRF54L15 是 Nordic nRF54L 系列的”主力出货”档

    nRF54L 系列分三档：nRF54L05（入门，192 KB NVM / 64 KB RAM）、nRF54L10（中端，1 MB NVM / 192 KB RAM）、nRF54L15（顶配，1.5 MB / 256 KB RAM）。

    在出货量最大的”中端蓝牙 IoT 节点”这个区间，L15 是多数项目的选型。L05 / L10 主要是为了成本极致优化或老产品替换；L15 才是新设计的默认起点。

    2. 与 nRF54LM20A 的关系

    nRF54L15 是 2024 年发布，nRF54LM20A 是 2026 年发布。LM20A 多了什么？

    • NPU：nRF54LM20B 集成 Nordic Axon NPU（端侧 ML 推理）
    • 性能：LM20A CPU 频率相同（128 MHz Cortex-M33）
    • 功耗：LM20A 系统关断 ~0.5 μA（更省电）
    • 安全：LM20A 同样 PSA 3 级

    简单说：L15 是”通用低功耗无线”，LM20A 是”通用低功耗无线 + 端侧 AI”。如果项目不需要本地 ML 推理（多数 BLE 传感器 / 信标 / Matter 设备都不需要），L15 是更便宜的选择。

    3. 与国产对标

    国内做 nRF54L15 类似定位的 SoC：

    • 乐鑫 ESP32-C6 / C6：集成 Wi-Fi 6 + BLE 5，比 nRF54L15 多 Wi-Fi 但 BLE 协议栈稍弱，深度睡眠约 7 μA
    • 翱捷 ASR6601 / 泰凌微 TLSR925x：纯 BLE 物联网 SoC，深度睡眠 1-2 μA
    • 恒玄 BES2700 / 炬芯 ATS2835P：专注 BLE 音频，不是通用 IoT 定位

    nRF54L15 的优势在协议栈完整性 + 安全等级 + 生态成熟。在 Matter / Channel Sounding / Amazon Sidewalk 这些新协议上，Nordic 仍然是跑得最快的厂商。

    收尾

    nRF54L15 是一颗”够用就好”的 SoC——没有 NPU，没有 AI 加速，就是稳定的低功耗多协议。如果你的产品不需要端侧 AI（90% 的 BLE 传感器 / Matter 设备都不需要），nRF54L15 是这个时代最稳的选择之一。

    XIAO nRF54L15 / Nordic nRF54L15 Tag / Nordic nRF54L15 DK——同一颗 SoC 的不同形态，从纽扣电池板到通用开发板都覆盖。

    *图片来源：Nordic Semiconductor 官方文档（nRF54L15 DK Hardware User Guide）。*

  • AI 智能硬件原型”一块板子搞定”的时代真的来了

    AI 智能硬件原型”一块板子搞定”的时代真的来了

    2026 年 6 月 30 日，深圳矽递科技（Seeed Studio）发布了两块新板子：XIAO nRF54LM20A 和 XIAO nRF54LM20A Sense。两枚指甲盖大小的开发板，把 Nordic 最新的 nRF54LM20A SoC、nPM1300 PMIC、6 轴 IMU、PDM 麦克风、BLE 6.0、Thread、Matter 全塞了进去。

    更关键的是几组功耗数据：深度睡眠 4.76 μA，Ship Mode 0.33 μA，无线发射平均电流 3.87 mA。

    这意味着做一块电池供电、能跑几个月的 AI 智能硬件原型，从原型到生产可能只需要一块 21×17.8mm 的小板 + 一块锂电池。

    一块板里有什么

    把 XIAO nRF54LM20A Sense 翻过来看一遍，能数出来的核心组件：

    • • 主 SoC：Nordic nRF54LM20A — 128 MHz Arm Cortex-M33 + 128 MHz RISC-V 协处理器，512 KB RAM，2 MB 片上 NVM，外挂 8 MB Flash
    • • 电源管理：Nordic nPM1300 PMIC — 集成电池充电、稳压、电源路径管理、电量计
    • • 无线：单芯片支持 BLE 6.0（含 Channel Sounding）、Bluetooth Mesh、Thread、Zigbee、Matter、Amazon Sidewalk、NFC、专属 2.4 GHz 协议（最高 4 Mbps）
    • • 传感器（仅 Sense 版）：6 轴 IMU（LSM6DS3TR-C）+ PDM 数字麦克风（MSM261DGT006）
    • • 接口：28× GPIO（含 PWM/ADC/I2C/UART/SPI）、USB Type-C、IPEX4 外置天线接口、Reset / User 按钮、RGB LED
    • • 尺寸：21 × 17.8 mm——比一枚 1 元硬币还小
    • • 售价：基础版 $9.90（早鸟 $8.90），Sense 版 $15.90（早鸟 $14.90）

    "一块板子搞定"的两块拼图

    把这件事拆开看，技术上就两块拼图：SoC + PMIC。

    第一块：nRF54LM20A SoC

    Nordic 的 nRF54 系列这一代分三档：nRF54L05 / L10 / L15 是入门到中端，nRF54LM20A 属于中端偏上，nRF54H20 是高端。

    nRF54LM20A 的几个关键点：

    • • CPU：Arm Cortex-M33（应用处理器，128 MHz）+ RISC-V 协处理器（128 MHz，可独立运行 Zephyr，处理时间敏感的 peripheral 任务）
    • • 内存：512 KB RAM，2 MB NVM 装应用，外挂 8 MB Flash 存固件 / 数据
    • • 无线：单芯片多协议，BLE 6.0 / Thread / Zigbee / Matter / NFC / 2.4 GHz 私有
    • • 功耗：深度睡眠 4.76 μA，BLE 接收 ~3 mA 量级
    • • 封装：WL-CSP（Wafer-Level Chip Scale Package），尺寸非常小
    • • 工艺：应该是台积电 22nm ULL（nRF54L 系列都是这个工艺节点）

    第二块：nPM1300 PMIC

    Nordic 自家电源管理芯片，把 4 件事塞进一颗 IC：

    • • 电池充电（支持锂电 / 锂离子）
    • • 电压稳压（buck + LDO）
    • • 电源路径管理（USB / 电池自动切换）
    • • 电量计（fuel gauging）

    最实用的功能叫 Ship Mode（SHPHLD 引脚控制）—— 出厂时把板子进入这个状态，整板耗电 0.33 μA。等用户拿到、按按钮，板子才完全"醒过来"。这个数字对库存和供应链管理极有用：以前电池在出货前会因为漏电自耗而衰减，Ship Mode 解决了这个问题。

    几个观察

    1. 这才是"AI 智能硬件原型"该有的形态

    过去几年，做一个能跑的智能硬件原型大致是这样的：

    • • 一块主控板（micro:bit、Arduino、ESP32）
    • • 一块传感器板（IMU、麦克风、摄像头）
    • • 一块电源管理板（PMIC + 电池座）
    • • 一块无线模块（如果主控不带 BLE / Wi-Fi）

    加起来 4 块板子，几十根杜邦线，体积大概是一个鼠标大小。

    XIAO nRF54LM20A Sense 一步把这些全做了：SoC + PMIC + 传感器 + 无线 + USB-C 充电，一块板子 = 21×17.8mm。

    这才是 TinyML / Edge AI 该有的硬件形态——不是把模型塞进云端推理，是让模型在纽扣电池供电的硬币大小的板子上跑本地推理。

    2. 矽递选 nRF54LM20A 不是巧合

    矽递之前用过 Nordic 的 nRF52840、nRF54L15 做 XIAO 系列。这次的 nRF54LM20A 是 Nordic 在 nRF54 系列里专门为 XIAO 这种紧凑板卡做的平衡选型：

    • • 性能：比 nRF54L15 强（多 512 KB RAM、多 BLE 6.0 / Matter）
    • • 功耗：深度睡眠 4.76 μA（nRF54L15 5.x μA 量级，相近）
    • • 集成：单芯片多协议（不用外挂 Wi-Fi）
    • • 价格：$9.90（基础版），对原型足够便宜

    矽递的产品经理 Kevin Yang 公开说："nRF54LM20A 是我们无线产品系列顺理成章的迭代升级。"

    3. 国产厂商的同类对标

    国内做 XIAO 这类紧凑板卡的厂商不少：

    • • 乐鑫：ESP32-C3 / C6 / S3 系列，集成 Wi-Fi + BLE，但 22 nm 工艺的低功耗 SoC 跟 Nordic 仍有差距（深度睡眠 10+ μA 量级）
    • • 博通集成 BK7252 / 恒玄 BES2600 等 BLE 音频 SoC：专注蓝牙音频，跟通用 IoT 定位不同
    • • 翱捷科技 ASR5601 / 泰凌微 TLSR925x：BLE 物联网 SoC，国内 IoT 项目用量较大
    • • 炬芯 ATS2835P / 中科蓝讯 AB565x：低功耗 BLE 音频 SoC

    矽递选 Nordic 而非国产 SoC，关键原因是 Nordic 的低功耗架构 + 一体化 PMIC + 完整 SDK 生态。国产 SoC 这两年进步很快，但在"超低功耗 + 完整生态 + 量产稳定"这个组合上还有差距。

    4. 这块板适合谁

    按 Seeed 官方定位，XIAO nRF54LM20A Sense 主打：

    • • 可穿戴运动追踪（IMU 6 轴 + 4.76 μA 深度睡眠 + 6.93 mA 短时活跃）
    • • 电池供电的 BLE / Matter 传感器节点（Matter over Thread 一颗芯片搞定）
    • • 智能家居（直接接 Home Assistant / Apple Home / Google Home）
    • • TinyML / 边缘 AI（nRF54LM20A 后续有 LM20B 集成 Nordic 的 Axon NPU，跑 ONNX / TFLite 模型）
    • • 音频事件检测 + 语音触发设备（PDM 麦 + 板载 DSP）
    • • 工业传感器（宽温 -20°C ~ 70°C）

    软件与生态

    nRF Connect SDK（基于 Zephyr RTOS）原生支持，PlatformIO 也支持。注意：Arduino IDE 当前不支持 nRF54LM20A（nRF54 系列官方路线就是 Zephyr）。社区有 nrf54-arduino-core 在做移植，但裸机模式不支持 USB 烧录，需要外部调试器。

    如果你之前一直在用 micro:bit + MakeCode 或者 ESP32 + Arduino，这次需要切换思路到 Zephyr。但 Zephyr 的优势是长期维护更稳，Nordic 自己也把 NCS 长期投入。

    收尾

    "一块板子搞定"的 AI 智能硬件原型时代，从 micro:bit V1（2016）那种只能点亮 LED 的板子，到 XIAO nRF54LM20A Sense（2026）这种"电池供电 + AI + Matter + 4.76 μA 深度睡眠"的板子，十年时间。

    对个人开发者来说，现在做智能硬件原型的成本不到 $15。一个周末就能跑通 BLE 设备端 + Matter 配网 + IMU 触发 + 语音唤醒。

    期待 Nordic nRF54LM20B（集成 Axon NPU）的版本。

    图片来源：Seeed Studio Wiki（CC BY-SA 4.0）。

  • 一块板子十年：Nordic micro:bit 与 7350 万青少年的故事

    一块板子十年：Nordic micro:bit 与 7350 万青少年的故事

    2016 年，BBC 在全英国做了一件事：把一块邮票大小的电路板，免费发到了每一位 11-12 岁孩子手里。十年后，这块板子已经落地 100 多个国家，累计触达超过 7350 万青少年。

    它叫 micro:bit。

    micro:bit 的硬件核心是一颗 Nordic 的 SoC：

    • • 第一代（V1，2016）：Nordic nRF51822，ARM Cortex-M0 内核，支持 Bluetooth Low Energy（BLE）。这颗芯片在当年的低功耗表现，是全球 BLE SoC 里最突出的之一——深度睡眠电流可以做到 1μA 以下。
    • • 第二代（V2，2020）：Nordic nRF52833，升级到 Cortex-M4 + FPU，支持 BLE 5.0、Thread、Zigbee，并加入了板载机器学习加速能力。
    • • 后续：Nordic nRF54 系列开始在更高规格的 micro:bit 衍生板中渗透。

    也就是说，全球 7350 万青少年，第一次写代码、第一次让 LED 亮起来、第一次用蓝牙和隔壁同学通信——他们接触到的第一颗 IoT SoC，几乎都是 Nordic。

    为什么 micro:bit 选了 Nordic

    十年前选型时，micro:bit 团队测试了多家厂商。综合当时的 BLE 协议栈成熟度、深度睡眠电流、外设集成度，Nordic nRF51 系列是综合最优解。

    具体来说，Nordic 在三个维度上做到了当时业界领先：

    低功耗设计。 Nordic 是"无线 IoT SoC 超低功耗"这个品类的早期玩家之一。nRF51 系列率先把 BLE SoC 的深度睡眠电流做到 1μA 以下——这意味着用两节 AAA 电池能让板子跑好几个月。

    协议栈开箱即用。 Nordic 把蓝牙协议栈做成预编译的二进制（SoftDevice），烧录到芯片内部 Flash，开发者直接调 API 就能用 BLE。对教育市场来说，这个设计让"用起蓝牙"的门槛被压到几乎为零。

    开发生态完整。 Nordic 的 nRF5 SDK 配合 ARM mbed、MakeCode、MicroPython 等多个上层生态。micro:bit 上的 Microsoft MakeCode 编辑器可以让 11 岁的孩子拖积木块、一键烧写，BLE 通信在后台自动跑起来——不需要懂一行 BLE 协议代码。

    7350 万青少年，这两个维度值得拆开看

    第一层，是"启蒙"。

    micro:bit 的板载资源对入门非常友好：

    • • 5×5 LED 点阵——25 颗灯，可以显示文字、动画
    • • 两个可编程物理按键
    • • 内置加速度计、磁力计、温度传感器
    • • BLE 无线——两块 micro:bit 可以无线通信
    • • 边缘连接器 + 鳄鱼夹——可以直接接耳机、接水果、接锡纸做触摸开关

    一个 11 岁的孩子拿到这块板子，30 分钟内就能做出"摇一摇显示爱心"或者"按 A 键给隔壁同学发消息"。这种立即反馈，是教育产品里很难做出来的东西。

    第二层，是"人才漏斗"。

    BBC 的原始目标很直白：补英国工程师缺口。十年后看，这个目标超额完成。今天很多 IoT、嵌入式、固件岗位的面试官都会发现，应届毕业生简历里写着"高中/中学 micro:bit 项目"。

    Nordic 在这里面扮演的角色其实很低调：板子上没有印 Nordic 的 logo（印的是 BBC 和合作伙伴）。但他们拿下了比 logo 更值钱的东西——未来工程师对 Nordic 工具链的肌肉记忆。

    这是 Nordic 用十年时间、用低毛利、几乎免费提供的 SDK 换来的认知资产。

    中国市场

    micro:bit 进入中国大约在 2017-2018 年，主要由中国电子学会引进。早期在中国中小学的普及率远不如英国，原因比较直接：

    • • 国内 K12 教育市场被 Arduino、ESP32、树莓派等更便宜、更通用的板子分流
    • • 教材和师资培训体系更成熟的是 Arduino 生态
    • • micro:bit 在国内没有 BBC 那种"国家级推广"

    2020 年后情况有变化：

    • • MakeCode（微软）+ micro:bit 的"积木块 + 图形化"路线，被国内"双减"后的素质教育市场快速接纳
    • • micro:bit V2 升级到 nRF52833 后，引入了边缘 AI 能力，开始出现在一些"AI 启蒙课"里
    • • 国内教培机构和硬件公司基于 micro:bit 做了不少"少儿编程 + 硬件"课程包

    在国内，micro:bit 没有英国那么普及。但它在"AI 启蒙"这条赛道确实找到了自己的位置。

    几个观察

    作为电子行业从业者，看到 micro:bit 这个案例，我自己的几点观察：

    1. 教育市场的回报周期是十年级。

    从 2016 到 2026，刚好十年。Nordic 通过这块板子：

    • • 在全球培养了几代嵌入式工程师对 Nordic 工具链的熟悉度
    • • 把 nRF51 / nRF52 系列推到了"教育市场默认 SoC"的位置
    • • 这些"启蒙用户"后来真正做产品时，几乎不会跳出 Nordic 生态

    这是一笔用十年回收的账。

    2. 低功耗是教育产品能跑起来的前提。

    micro:bit 用两节 AAA 电池可以跑好几个月——这背后是 nRF51822 几个纳安的深度睡眠电流。如果这块板子需要一周一充，11 岁的孩子大概率不会持续玩下去。这是 Nordic 在电池供电场景里的实际优势。

    3. 协议栈和生态比芯片本身更重要。

    Nordic 卖的不只是 nRF51822、nRF52833、nRF54 这些 SoC——他们卖的是"完整可用的 BLE / Thread / Matter 协议栈 + SDK + 文档 + 社区"。micro:bit 用 Nordic，不是用了一颗芯片，是用了一整套体系。BLE SoC 单价不高，Nordic 真正赚的是"降低开发者门槛"这件事。

    收尾

    7350 万青少年，10 年，100+ 国家，1 颗 Nordic SoC。

    期待 Nordic 的 nRF54 系列继续在教育市场延续这个故事——也期待国内半导体厂商，能在"低功耗 + 易用性"这条路上，做出属于我们自己的"micro:bit"。

    图片来源：micro:bit 板子照片来自 Wikimedia Commons（CC BY-SA 4.0）。

  • TYGER：为全双工语音代理开辟了道路

    TYGER：为全双工语音代理开辟了道路

    2026 年 10 月 16 日，NineNineSix 在 Hugging Face 上开源了 TYGER：一个专为全双工语音代理设计的决策模型。它不是另一个语音识别模型，也不是另一个 LLM——它是一个独立的"听 + 决策"模块，让任何 LLM + 任何 TTS 都能变成"说话不机械"的全双工语音代理。

    关键能力：每 80 毫秒决策一次

    TYGER 做的事可以一句话概括：

    TYGER 决策时序：双声道音频 + 三个决策点
    TYGER 决策时序：每 80 ms 一次 Answer / Stop / Interject

    同时听用户麦克风和智能体自己的 TTS 输出，每 80 ms 决定一次该做什么——回答、让步、还是插个"嗯哼"。

    更具体的 4 个状态（per frame）：

    状态 含义 默认触发阈值 智能体动作
    Endpoint 用户说完了 0.91 准备接话
    Barge-in 用户在插话 0.50 立即停 TTS
    Backchannel 用户继续说但期待反馈 0.40 插一个"嗯哼"
    Listen / Hold / Speak 内部状态机 — 调度逻辑

    阈值由开发者自己调——README 说默认值比评估时更宽松（0.93 / 0.80 评估时），需要按 app 调优。

    架构：Nemotron ASR + 14M GRU

    TYGER 不是从零训练。它在 NVIDIA Nemotron 3.5 ASR Streaming 0.6B（一个流式 ASR 模型）上加了一个 14M 参数的因果 GRU：

    模块 大小 作用
    Nemotron 3.5 ASR 638M 听（语音 → 文本）
    因果 GRU（3 层，width 768） 14M 决策（基于文本 + 状态机 → 4 个状态）
    总参数 652M FP32，2.61 GB

    GRU 拿了 Nemotron 第 15 层（1024 维）的特征，每 80 ms 出一个决策，无 lookahead——这意味着 TYGER 反应延迟理论下限 = 80 ms（实际是 80 + 一次 ASR hop 320 ms ≈ 400 ms 端到端）。

    跟传统方案的差异

    传统全双工语音代理用 VAD（Voice Activity Detection）+ ASR + LLM + TTS 串联：





  用户说话 → VAD 检测"在说话" → ASR 转写 → LLM 推理 → TTS 播放
                      ↑ 这里有 300-500ms 延迟

    VAD 是基于声学特征（音量、能量、零交叉率）的，反应慢——用户说完了 500ms 后 VAD 还在"检测"。这导致全双工语音听起来"僵硬"：你说完了要等 1 秒它才回话。

    TYGER 的关键改变：不需要单独的 VAD。它把"语音转写 + 决策"做成一个模型，直接输出"该说话 / 该让步 / 该嗯哼"——基于语义而不是声学。

    维度 传统 VAD TYGER
    检测基础 声学特征（能量/频率） 语义（ASR + GRU 决策）
    反应延迟 300-500 ms 80-400 ms
    能不能区分"停顿"vs"说完" 不能（要 1+ 秒静音） 能（语义级判断）
    能不能识别"用户在思考、还没说完" 不能 能（Backchannel 触发）

    几个观察

    1. 解决了"语音代理僵硬"的核心问题

    过去 2 年，GPT-4o Realtime、Hume EVI、LiveKit 等方案都尝试解决"语音代理对话僵硬"问题，但门槛是 VAD 换不掉——VAD 是声学的，不能理解语义。

    TYGER 提出了"语义级轮次控制"这个新方向：

    • • 不要"听声音 + 算能量"——要"听懂 + 决定"
    • • 每 80 ms 不是输出"音量数字"，而是输出"该不该说话 / 让步 / 嗯哼"
    • • 用 ASR + 轻量 GRU 替代整个 VAD + endpointing pipeline

    这意味着：全双工语音代理的体验瓶颈，不再是 VAD 算法或 LLM 推理，而是"对轮次控制的语义理解"。

    2. 极轻量 + 解耦设计

    TYGER 的 GRU 只有 14M 参数——一个轻量级状态机。这让 TYGER 适合部署在边缘设备或独立服务：

    • • 不需要 LLM 推理时同步（LLM 可以异步跑）
    • • 不需要 GPU（CPU 跑 Nemotron 0.6B 即可，2.61 GB 内存）
    • • 不需要 TTS 集成（适配任何 LLM 和 TTS——只要给 TYGER 两路音频流，它就告诉你什么时候说、什么时候停）

    "适配任何 LLM 和 TTS" 是 TYGER 的核心卖点——开发者可以用 GPT-4o / Claude / 自家 LLM，配 ElevenLabs / Cartesia / 自家 TTS，不需要重新做语音对话控制。

    3. 对中文 / 多语种支持

    TYGER 目前只支持英语（README 写"Language: English"）。但它理论上可以扩展到中文 / 日文 / 多语种——只是需要：

    • • 换底座 ASR 模型（Nemotron 3.5 ASR 已经有中文版本）
    • • 重新训练 GRU 决策头
    • • Open Yap 1K 数据集（TYGER 用的训练数据）只有英语对话

    中文版 TYGER 大概率会在 2026 年底 / 2027 年初出现——这是中国市场语音代理落地的关键。

    4. 不是万能的——TYGER 也有盲区

    TYGER 解决了轮次控制这个具体问题，但不能解决：

    • • 背景噪声 / 回声：用户麦克风有 TV、空调声，需要 AEC（声学回声消除）单独处理
    • • 远场拾音：3-5 米外说话，TYGER 仍需要前端麦克风阵列
    • • 多说话人：会议场景下 2-3 人同时说话，TYGER 默认是 1 对 1

    TYGER 是全双工语音代理栈里的一环，不是银弹。完整方案是：





  [麦克风阵列 + AEC + VAD] → [TYGER 决策] → [LLM 推理] → [TTS 播放]
                ↑ 这是"耳朵"       ↑ 这是"轮次"  ↑ 这是"脑子"  ↑ 这是"嘴巴"

    实际使用

    最简路径：用 NineNineSix 自家的 tyger-s2s——一个完整的开源语音代理 Docker 镜像，浏览器里直接对话。

    嵌入现有项目：TYGER 只做"听 + 决策"，你需要：

    1. 1. 启动 TYGER 服务（HF 上的模型 + GRU 状态机）
    2. 2. 接入现有 ASR 流的双路音频（用户 mic + TTS 播放）
    3. 3. 订阅 TYGER 的 4 个状态输出
    4. 4. 自己控制 LLM 什么时候发请求、TTS 什么时候启停

    详细代码示例见 tyger-s2s/app/plugins/ears/tyger/。

    收尾

    TYGER 解决了一个被低估但关键的问题：全双工语音代理的"僵硬感"。

    过去靠 VAD 做不到的语义级轮次控制，现在用一个 14M GRU 做到了。2.61 GB 内存 + CPU 推理 + 适配任何 LLM/TTS——这是个人人能用的全双工基座。

    如果你的产品是实时语音对话——AI 助手 / AI 客服 / 语音 Agent——TYGER 值得立刻评估。它把"对话不机械"这个用户体验问题，从"模型能力"降级到了"集成方式"。

    期待 2027 年中文版 + 多语种版。

    模型来源：huggingface.co/nineninesix/tyger，Apache 风格 OpenMDW-1.1 协议开源。

  • Nuvoton AI 资源汇总：M55M1 + Ethos-U55

    新唐（Nuvoton）2024-2025 年推出了一套端侧 AI 资源——基于 M55M1（Cortex-M55）+ Ethos-U55（NPU） 的开发板、工具链、模型转换流程。

    资源清单

    资源 链接 / 说明
    M55M1 开发板 NuMaker M55M1（Cortex-M55 + Ethos-U55 评估）
    Ethos-U55 NPU ARM 官方 microNPU IP，250 GOPS / 64 μA / MHz
    工具链 NuEdgeWise（4 步：模型准备 → 量化 → 编译 → 部署）
    文档 developer.nuvoton.com / NuEdgeWise User Guide
    示例 关键词识别 / 异常检测 / 视觉分类

    4 步开发流程（NuEdgeWise）

    1. 模型准备：用 TFLite 或 ONNX 训练 / 加载模型
    2. 量化：从 FP32 → INT8（用 vela / NuEdgeWise 工具）
    3. 编译：生成 Ethos-U55 NPU 可执行文件（.elf / .bin）
    4. 部署：烧录到 M55M1 板，运行推理

    整个流程类似 STM32CubeAI / TVM / TFLite-Micro，但目标硬件是 Cortex-M55 + Ethos-U55 这对组合。

    4 步流程图

    实际流程（从 Nuvoton 官方文档截图）：

    1. Step 1：模型准备（TFLite 训练 / 转换）
    2. Step 2：量化（INT8，用 vela）
    3. Step 3：编译（vela’s ethos-u 目标）
    4. Step 4：部署（烧录 + 运行）

    几个观察

    1. Nuvoton 的端侧 AI 路线

    新唐在 8-bit / Cortex-M0 / M23 时代是通用 MCU 大厂。进入 32-bit Cortex-M 时代，Nuvoton 没有选择 Nordic / ST 的 Cortex-M33 路线，而是Arm Cortex-M55 + Ethos-U55 NPU——这意味着新唐押注“通用 MCU + 端侧 NPU”这个组合。

    对比：

    • Nordic nRF54LM20B：Cortex-M33 + RISC-V + 自家 Axon NPU
    • 新唐 M55M1：Cortex-M55 + Arm Ethos-U55 NPU
    • Ambiq Apollo510 Lite：Cortex-M55 + Helium（SIMD，没有 NPU）
    • ST STM32N6：Cortex-M55 + Arm Ethos-U55 NPU（直接竞争对手）

    新唐和 ST 都用 Arm Ethos-U55 NPU——是 Cortex-M55 时代端侧 NPU 的标准选择。

    2. 端侧 AI 的”工具链之争”

    厂商 NPU 工具链 成熟度
    Nordic nRF54LM20B Axon（自研） nRF Edge AI Add-on 中（2026 刚出）
    Ambiq Apollo510 Helium（SIMD） AmbiqSuite Model Zoo 中（基于 TFLite Micro）
    ST STM32N6 Ethos-U55 STM32CubeAI 高（成熟，2024 已 GA）
    新唐 M55M1 Ethos-U55 NuEdgeWise 中（2024-2025 起步）
    ESP32-S3 / S6 无 NPU（CPU + SIMD） esp-dl / TFLite-Micro 中

    ST + 新唐（都用 Ethos-U55）是国内最成熟的端侧 NPU 路线。Nordic 自研 Axon 是独立路线（如果生态跟上来会更强）。

    3. 新唐 M55M1 的差异化点

    新唐不是要替代 Nordic / ST（这两个出货量是 Nuvoton 的 100 倍以上），而是给中国本土 OEM 一个”非美系”端侧 AI 选项：

    • 国产 MCU + 国产 NPU 工具链 = 完全自主可控（在某些政策敏感的 IoT 项目里这点很关键）
    • 价格比 ST / Nordic 便宜 30-50%
    • 文档 + 工具链对中文用户友好

    但新唐的问题：

    • Cortex-M55 + Ethos-U55 工具链还是 Arm 官方主导（vela / NuEdgeWise 都是基于 Arm 工具）
    • 量产稳定性比 ST / Nordic 略差
    • 生态（社区 / 第三方 SDK / Matter 认证）远不如 Nordic

    收尾

    Nuvoton 的 AI 资源（基于 M55M1 + Ethos-U55）是国内厂商对端侧 AI 的早期尝试。4 步开发流程是标准化的，有 ARM Ethos-U55 的工具链背书——成熟度比纯国产路线高。

    对国产化 / 自研可控有要求的项目，新唐 M55M1 是当下性价比合适的选择。但对量产稳定性 / Matter 认证有要求的项目，ST STM32N6 或 Nordic nRF54LM20B 仍是更稳。

    *图片来源：Nuvoton 官方 NuEdgeWise 文档截图。*

  • 中国蓝牙芯片上市公司一览

    中国蓝牙芯片上市公司一览

    国内做蓝牙 / 802.15.4 IoT 芯片的上市公司不少，分布在BLE 音频、BLE 物联网、Wi-Fi + BLE、802.15.4 Matter等几个方向。

    一览表

    公司 股票代码 主营方向 代表 SoC
    恒玄科技 688608.SH BLE 音频（TWS 耳机 / 智能音箱） BES2600 / BES2700
    炬芯科技 688049.SH 智能音频 + 低功耗蓝牙 ATS2835P / ATS2831
    博通集成 603068.SH 蓝牙 + Wi-Fi 物联网 BK7252 / BK7258
    翱捷科技 688220.SH 蜂窝 + BLE 多模 ASR6601 / ASR5500
    泰凌微 688591.SH BLE 物联网 + Zigbee TLSR925x / TLSR921x
    中科蓝讯 688332.SH TWS 耳机 BLE 音频 AB565x / AB569x
    富芮坤 688484.SH BLE 物联网 FR801x / FR802x
    巨微集成 688252.SH BLE 物联网 MS158x / MS179x
    汇顶科技 603160.SH BLE + 指纹 + NFC GR5523 / GR5526

    按方向分类

    BLE 音频（TWS 耳机 / 智能音箱）

    • 恒玄（BES）：BES2600 / BES2700 系列，国内 TWS 蓝牙耳机主控
    • 炬芯（ATS）：ATS2835 / ATS2831 系列，智能音频 + BLE
    • 中科蓝讯（AB）：AB565x / AB569x，主打性价比 TWS 耳机
    • 汇顶（Goodix）：GR552x 系列，蓝牙 + 触控 + 心率

    这个赛道国内已经卷到极致，低端 TWS 耳机 SoC 单颗成本 $0.3-0.5，恒玄和中科蓝讯是头部。

    BLE 物联网

    • 泰凌微（TLSR）：TLSR925x 系列，BLE 5.4 + Zigbee，Matter 认证首批国产之一
    • 富芮坤（FR）：FR801x / FR802x，BLE 物联网，主打工业 / 医疗
    • 巨微集成（MS）：MS158x / MS179x，BLE 物联网，性价比定位

    这个赛道直接对标 Nordic nRF52 / nRF54 系列。差距：功耗比 nRF52 略高，工具链不如 Nordic 完整。

    Wi-Fi + BLE 物联网

    • 博通集成（BK）：BK7252 / BK7258，BLE 5 + Wi-Fi 4
    • 翱捷（ASR）：ASR6601 是纯 BLE，但 ASR5500 / ASR5800 是 LTE + BLE
    • 乐鑫（Espressif）：ESP32-C3 / C6 / S3 系列，Wi-Fi + BLE 双协议（非上市但体量最大）

    这个赛道国内领先——乐鑫 ESP32 系列出货量已经是 Nordic 之外的最大 BLE + Wi-Fi 供应商。

    802.15.4 Matter / Thread

    • 泰凌微：TLSR921x，BLE 5.4 + IEEE 802.15.4，已通过 Matter 认证
    • 翱捷：ASR6601，BLE + 802.15.4（Thread）
    • 博通集成：BK7252，BLE 5 + Wi-Fi 6（与 Matter over Wi-Fi 兼容）

    这个赛道国内刚起步，Matter 1.4 / Thread 1.4 认证的国产 SoC 不多，泰凌微走在前面。

    几个观察

    1. TWS 耳机芯片国内已成熟

    BLE 音频（特别是 TWS 耳机）这个赛道，国内 SoC 已经把成本压到底。一颗支持 BLE 5.3 + LC3 + LE Audio 的 TWS 主控，单价 $0.3-0.5，一颗电池 + 一颗 SoC = 整个耳机成本 $1.5-2。

    这意味着 TWS 耳机市场是“卷价格”的红海。恒玄、中科蓝讯、炬芯三家是头部，但毛利率都不高。

    2. BLE 物联网 vs BLE 音频是两套生意

    维度 BLE 音频 BLE 物联网
    单价 $0.3-0.5 $0.5-1.5
    出货量 数亿颗 / 年（TWS 耳机） 数千万颗 / 年（信标 / Matter）
    客户 TWS 耳机厂 / 音箱厂 工业 / 智能家居 / 资产追踪
    关键能力 LC3 / LE Audio / DSP 多协议 / Matter / 低功耗
    头部 恒玄、中科蓝讯 Nordic、泰凌微

    不要用 TWS 耳机的思路做 IoT——出货量、毛利、客户群体完全不同。

    3. Matter 时代国产的窗口

    Matter 1.4 / 1.5 是 2025-2027 的产业大事件，国产 SoC 在 Matter 上的认证进度：

    • 泰凌微：TLSR921x 已通过 Matter 1.4 认证（首批国产）
    • 翱捷：ASR6601 在 Matter over Thread 认证
    • 博通集成：BK7258 在 Matter over Wi-Fi 认证

    Matter 时代的胜负手：

    • 认证速度（Matter 1.5 / Thread 1.5 出来了能不能跟）
    • SDK 完整度（Nordic nRF Connect SDK 一直是行业标杆，国产 SDK 还差一截）
    • 生产稳定性（出货 100 万颗，缺陷率 < 50 ppm）

    国产 2-3 年内能在入门 Matter 设备（开关 / 传感器 / 灯泡）追上 Nordic，复杂 Matter 设备（hub / bridge）还需要更久。

    4. 跟 Nordic nRF54 系列的差距

    维度 Nordic nRF54L 国产入门 SoC
    功耗（深度睡眠） 0.5-1.6 μA 1-3 μA
    工艺 22nm 22-40nm
    Matter 认证 全协议 + Thread 1.4 部分 + Thread 1.3
    工具链完整度 高（nRF Connect SDK） 中（厂商各自 SDK）
    单价 $1-2 $0.5-1.5
    量产稳定性 高（10 亿颗出货） 中（数千万颗出货）

    国产 SoC 便宜 30-50%，功耗和生态差一档。大多数 IoT 设备用国产 SoC 够用，但对功耗 / 稳定性敏感的医疗 / 工业产品仍首选 Nordic。

    收尾

    国内蓝牙 / IoT 芯片上市公司有 9 家，TWS 音频内卷、BLE 物联网追赶、Matter 时代卡位。2025-2027 是国产 SoC 在 Matter over Thread 上抢占身位的窗口。

    如果你是做产品选型：

    • TWS 耳机 / 智能音箱 → 恒玄 / 中科蓝讯（成熟、便宜）
    • BLE 物联网 / 工业 → 泰凌微 / Nordic（看预算）
    • Matter 设备 → 泰凌微（首批国产 Matter 认证）/ Nordic（Matter 标杆）

    *图片来源：Nordic 官方 nRF54LM20 DK 开发板（用作 BLE 物联网标杆板对比）。*

  • Nordic 发布 nRF54LC10A：入门级多协议 SoC

    Nordic 发布 nRF54LC10A：入门级多协议 SoC

    2026 年 9 月，Nordic 推出 nRF54L 系列入门款：nRF54LC10A。这是 nRF54L 家族里最便宜、内存最小、但无线能力不减的一颗 SoC。

    一句话定位

    nRF54LC10A 是 nRF54L15 / L10 / L05 的”入门版”——内存减半、外设精简、但协议栈 + 工具链与高端完全一致。

    关键数据

    • CPU：128 MHz Arm Cortex-M33 + 128 MHz RISC-V 协处理器（与 L15 相同）
    • 内存：1 MB NVM + 192 KB RAM（L15 是 1.5 MB + 256 KB）
    • 无线：BLE 5.4 / 6.0（含 Channel Sounding）+ Thread + Zigbee + Matter（简单传感器）+ 2.4 GHz 私有（4 Mbps）
    • 功耗：

    – 深度睡眠 0.5-1.6 μA（@ 3V）
    – 接收 4.0 mA
    – 发射（0 dBm）5.8 mA
    – 休眠模式 50 nA（ship mode，给供应链用）

    • 工艺：22 nm
    • 封装：CSP39（1.9×2.3 mm，最小）、CSP29（1.9×2.3 mm）、QFN48（6×6 mm）
    • GPIO：CSP39 = 20 GPIO，CSP29 = 12 GPIO，QFN48 = 31 GPIO
    • 安全：TrustZone 隔离 + 篡改检测 + 加密引擎
    • 量产时间：2027 Q2
    • DK 上市：2027 Q1

    与 L15 / L10 / L05 对比

    型号 NVM RAM 定位
    nRF54LC10A 1 MB 192 KB 入门（最便宜）
    nRF54L05 192 KB 64 KB 超低入门（更便宜）
    nRF54L10 1 MB 192 KB 主流中端
    nRF54L15 1.5 MB 256 KB 顶配（出货主力）
    nRF54LM20A 2 MB 512 KB 主力 + RISC-V 协处理器 + BLE 6.0
    nRF54LM20B 2 MB 512 MB LM20A + Axon NPU

    LC10A 和 L10 内存一样（1 MB / 192 KB），区别在：

    • LC10A 多了 BLE Channel Sounding（L10 没有）
    • LC10A 睡眠 0.5-1.6 μA（L10 估算 1-2 μA）
    • LC10A 工艺和能效都更新一些

    LC10A 的”超低功耗 + Channel Sounding”组合，让它适合做电池供电的资产追踪器——这是 Apple Find My / Google Find Hub 这类产品的核心。

    适合哪些场景

    nRF54LC10A 主打“size / 成本敏感”的连接产品：

    • 资产追踪 / 物品查找：用 Channel Sounding 做精确距离测量
    • BLE 信标：周期性广播，深度睡眠 1 μA，CR2032 电池能跑几年
    • 简单 Matter 传感器：温湿度、门窗、PIR 等
    • Thread / Zigbee 网关子节点：网络传感器

    这些场景的共同点：

    • 不需要大内存跑复杂协议（只需要 Matter 简单设备类型 / BLE 信标 / 802.15.4 sensor）
    • 必须便宜（小产品利润率薄）
    • 必须小（CSP39 是 1.9×2.3 mm，可放进任何东西）
    • 必须低功耗（电池供电是常态）

    几个观察

    1. nRF54LC10A = 入门级”够用就好”

    跟 L15 相比，LC10A 砍掉 1/3 内存、外设减半，但无线协议、SDK、工具链完全一致。

    对工程师来说，从 L15 项目移植到 LC10A 不需要改代码——只是把 RAM 占用压下来。这意味着 nRF54LC10A 适合做”产品成熟后的成本优化版”。

    2. Channel Sounding 让 LC10A 抢了 UWB 的饭碗

    资产追踪 / 物品查找这个赛道，传统方案是 UWB（超宽带）：

    • Decawave / Qorvo UWB 芯片
    • 测距精度 10-30 cm
    • 但 UWB 芯片贵（$2-5 一颗）且功耗大

    BLE 6.0 的 Channel Sounding（基于相位差测距）精度 30-50 cm，足够做物品查找。对绝大多数”找钥匙 / 找行李”场景，Channel Sounding 不需要 UWB 的精度。

    nRF54LC10A + Channel Sounding 是对 UWB 的降维打击：成本只要 1/3，功耗只要 1/2，BLE 还能跟手机直接连（UWB 需要专门硬件）。

    3. 国产对标：乐鑫 ESP32-C6 仍占优势

    国内做”入门级多协议 SoC”：

    • 乐鑫 ESP32-C6 / C6：Wi-Fi 6 + BLE 5 + 802.15.4，单芯片多协议 + Wi-Fi 是 nRF54LC10A 没有的
    • 翱捷 ASR6601：纯 BLE 5 + LoRa，深度睡眠 1-2 μA
    • 泰凌微 TLSR925x：BLE 5 + Zigbee，深度睡眠 1.5 μA
    • 博通集成 BK7252：BLE 5 + Wi-Fi

    nRF54LC10A 的优势：

    • Channel Sounding（国产 BLE 芯片都还没支持）
    • 22nm 工艺的低功耗
    • Nordic 完整 SDK / Matter / Thread 生态

    国产对标的优势：

    • 集成 Wi-Fi（LC10A 没有，需要外加 nRF70 系列 Wi-Fi 伴侣芯片）
    • 成本可能更低（部分型号）

    收尾

    nRF54LC10A 是 Nordic 在 2026-2027 年的入门级”标准答案”。1 MB NVM + 192 KB RAM + 完整多协议 + 50 nA 休眠 + 1.9×2.3 mm 封装，对入门级 IoT 产品是当下最稳的选择。

    如果项目不需要 Wi-Fi（绝大多数 IoT 节点都不需要），LC10A 比国产 ESP32-C6 更值得选—— Nordic 生态完整度仍是第一档。

    *图片来源：Nordic 官方 nRF54LM20 DK 开发板（LC10A 沿用 nRF54L 系列 DK 板型）。*

  • 端侧 AI 芯片 2nm 大战

    2026-2027 年是端侧 AI 芯片的 2nm 工艺节点集中落地的窗口。从 5nm 走到 2nm，单晶体管功耗下降 30-50%——对电池供电的 AI 设备来说，这一代工艺直接决定了能跑多复杂的模型。

    大厂战线

    厂商 旗舰端侧 AI 芯片 工艺 算力 量产时间
    NVIDIA Orin Nano（3nm）/ 后续 2nm TSMC 3nm / 2nm 40-100 TOPS 2026-2027
    高通 QCM/QCM6490 后续 2nm 版 TSMC 4nm / 2nm 12-48 TOPS 2026-2027
    联发科 Dimensity 9400+ TSMC 3nm 持续提升 2025-2026
    苹果 M5 / M5 Pro TSMC 2nm 38-76 TOPS 2026
    华为 麒麟 9020 / 后续 中芯 N+2 估算 30+ TOPS 2025-2026
    紫光展锐 T8300 / T9100 6nm 8-12 TOPS 2024-2025
    寒武纪 思元 590 7nm 256 TOPS（云端） 2024

    为什么 2nm 重要

    5nm → 2nm 跨代带来的不是算力提升，而是能效提升：

    • 同样算力下，2nm 功耗只有 5nm 的 60-70%
    • 同样功耗预算下，2nm 能跑更高频率 / 更多算力
    • 关键：AI 推理 = 矩阵乘 + 卷积，本质是计算密集型，每瓦能算多少次乘法决定端侧 AI 实用性

    具体到场景：

    • 手机：2nm 让端侧 LLM（7B / 13B 参数）从”勉强能跑”到”流畅跑”
    • 可穿戴：2nm 让 Always-on 视觉 / 语音 AI 从”30 秒续航”变成”1 周续航”
    • 自动驾驶：2nm 让 100+ TOPS 域控制器从水冷变风冷
    • 机器人：2nm 让边缘端跑 7B VLM 成为可能（之前只能云端）

    端侧 vs 云端 AI 的分水岭

    2024-2025 年端侧 AI 主要是简单任务（关键词识别、手势检测、视觉分类）。
    2026-2027 年端侧 AI 开始跑多模态小模型（2-7B 参数的 SLM / VLM）。

    任务 2024（5nm 端侧） 2027（2nm 端侧）
    关键词识别 流畅 流畅
    实时翻译 卡顿 流畅
    视觉问答（7B VLM） 跑不动 几秒响应
    多模态 AI 助手 云端 端侧 + 云端混合

    2nm 不是技术奇迹，是工程改进 + 应用成熟的合力。

    几个观察

    1. NVIDIA 的”端侧”不是真端侧

    NVIDIA Jetson Orin Nano / Orin NX 主打机器人 / 自动驾驶——功耗 7-25W，不是”纽扣电池”端侧。跟 Apple M5（被动散热）、高通 QCM（5-15W）有量级差距。

    真正的”端侧 AI 芯片”指的是：

    • 电池供电（< 1W 持续）
    • 永远在线（深度睡眠 < 50 μA）
    • 实时响应（毫秒级）

    这档位的芯片是 Nordic nRF54LM20B（带 NPU）、Ambiq Apollo510 Lite（Cortex-M55 + Helium）、Max Integrated MAX78002（Cortex-M4F + CNN 加速器）——不是 2nm 大芯片。

    2nm 大芯片是手机 / 平板 / 自动驾驶域控的天下。真正的”电池供电、超低功耗”端侧 AI 还在 22-40nm 节点（nRF54L 是 22nm）。

    2. 国产对标：差距在 1-2 代

    国内做端侧 AI 芯片：

    • 华为海思：麒麟 9020 / 后续 2nm 工艺，但受美国制裁影响，制造受限
    • 紫光展锐：T8300 / T9100，6nm 工艺，比高通 4nm 落后 1-2 代
    • 翱捷（ASR）：BLE SoC 加 TinyML 加速，但主要是低功耗不是高性能
    • 恒玄（BES）：BLE 音频 SoC，TWS 耳机专用
    • 寒武纪：云端 AI 为主，端侧产品线刚起步

    国产 2nm 工艺还没能量产。中芯国际的 N+2（≈ 7nm）已经是国内上限。2nm 量产至少还要 2-3 年。

    3. 设备端 LLM 的临界点

    2024-2025：手机端跑 7B 模型需要 30-60 秒（勉强能用）
    2026-2027：2nm 芯片上 7B 模型 3-5 秒响应（”可用”）
    2028-2030：3nm/2nm 普及 + 模型压缩 → 7B 模型秒级响应（”流畅”）

    端侧 LLM 的”流畅跑”临界点在 2027-2028。2nm 工艺是这一天的关键。

    收尾

    2nm 进入端侧 AI 芯片是2026-2027 的产业大事件。但要分清两个层面：

    • 手机 / 平板 / 自动驾驶域控：2nm 工艺直接给这些设备带去 50% 的能效提升
    • 电池供电的超低功耗 IoT：2nm 还太贵，22-40nm 仍是主力

    如果你是做产品，先看你的功耗预算——决定了你该用 2nm 大芯片还是 22-40nm 小芯片。

    *图片来源：NVIDIA / 高通 / 联发科 官方资料。*

  • nRF54H20：Nordic 多协议无线 SoC

    nRF54H20：Nordic 多协议无线 SoC

    Nordic nRF54H20 是 nRF54H 系列高速 SoC，主打高吞吐场景：BLE Audio、BLE Mesh 大型网络、2.4 GHz 私有协议数据流（4 Mbps）。

    与 nRF54L 系列的定位差异

    Nordic nRF54 系列分两支：

    • nRF54L 系列（L05 / L10 / L15 / LM20A / LM20B）：低功耗优先，深度睡眠 < 1 μA
    • nRF54H 系列（H20）：性能优先，更高主频、更强收发、更大内存

    nRF54H20 不是 nRF54L15 的”快版本”——是不同设计目标的产品。

    关键数据

    • CPU：128 MHz Arm Cortex-M33 + 128 MHz RISC-V 协处理器
    • 内存：更大（具体数值未公开，但比 nRF54L15 高一档）
    • 无线：

    – BLE（5.4 / 6.0）
    – Bluetooth Mesh
    – Thread 1.4 / Matter
    – Zigbee
    – NFC
    – 2.4 GHz 私有协议，最高 4 Mbps

    • 发射功率：+8 dBm
    • 接收灵敏度：-96 至 -100 dBm
    • 封装：QFN-52 / WLCSP

    适合哪些场景

    nRF54H20 主打数据密集型应用：

    • BLE Audio：LE Audio 广播（机场 / 体育馆 / 博物馆的多语种音频推送）
    • BLE Mesh 大型网络：几百节点的 mesh（智能照明、楼宇控制）
    • 2.4 GHz 私有协议数据流：工业传感数据（4 Mbps 高速率）
    • 音频流（proprietary 2.4 GHz）：无线麦克风、无线耳机

    这些场景的共同点：需要高吞吐率、不能忍受延迟抖动。

    几个观察

    1. 跟 nRF54L15 怎么选

    场景 选 L15 还是 H20
    电池供电的温湿度传感器 L15（深度睡眠 0.7 μA）
    BLE 信标 / Matter 设备 L15（成本、功耗优先）
    BLE Audio 广播 H20（高吞吐）
    大型 BLE Mesh（300+ 节点） H20（多连接管理）
    2.4 GHz 高速私有数据流 H20（4 Mbps）
    工业振动监测 L15（周期上报就够）

    简单判断：电池供电、低带宽、周期上报 → L15；连续流、高吞吐、实时音频 → H20。

    2. 高速 BLE 的趋势

    蓝牙从 1.0 演进到 6.0，吞吐能力一直在变：

    • BLE 4.0：1 Mbps（基础速率）
    • BLE 5.0：2 Mbps（高速率 PHY）
    • BLE 5.4：LE Audio（CIS / BIS 时隙化音频）
    • BLE 6.0：Channel Sounding（测距），高速率仍 2 Mbps

    nRF54H20 的 4 Mbps 不是 BLE——是 Nordic 私有 2.4 GHz 协议速率。私有协议的优势是速率灵活、加密可控；劣势是只能跟同样 Nordic 芯片的设备通信（不能跟 iPhone / Android 直接连）。

    3. 对比国产对标

    国内做高速 2.4 GHz 多协议 SoC：

    • 乐鑫 ESP32-H2：BLE 5 + IEEE 802.15.4，私有协议 2 Mbps
    • 泰凌微 TLSR921x：BLE 5.4 + Zigbee，私有协议 1-2 Mbps
    • 翱捷 ASR6601：BLE 5 + LoRa

    nRF54H20 的 4 Mbps 私有速率在第一梯队，国产对标还没追到。但 BLE Audio / 2.4 GHz 高速数据流这些场景，国内需求小（主要是 TWS 耳机和工业监控），主流 IoT 节点用 L15 够了。

    收尾

    nRF54H20 是 Nordic 在”低功耗 IoT 之外”的性能型产品。电池供电的传感器 / 信标不需要它，但BLE Audio 广播、大型 Mesh、2.4 GHz 高速数据流这些场景，L15 跑不动，H20 是 Nordic 的解法。

    跟 L15 同一颗 L 系列 SoC 走了 5-6 年、覆盖了 80% IoT 节点不同，H20 是小众但关键的型号——做 BLE Audio 产品的人非它不可。

    *图片来源：Nordic 官方 nRF54H20 DK 开发板。*
